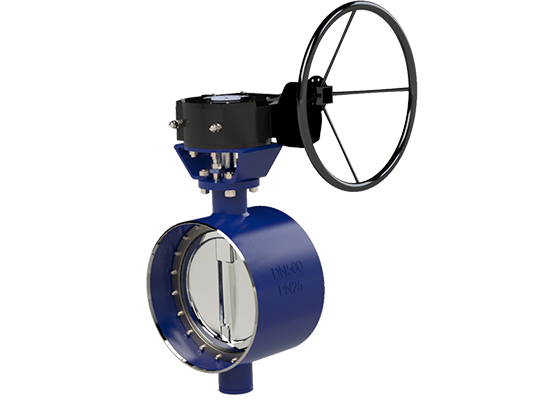

Butt Welded Metal hanggang Metal Butterfly Valve

Ang LYV® butt welded metal to metal butterfly valve ay nagtatampok ng kakaibang U-shaped replaceable seat design, na nagbibigay ng maaasahang seal laban sa compression ng elastic seat kapag isinara ng disc. At nagbibigay ng zero leakage seal sa bi-directional pressure.

Magpadala ng Inquiry

Panimula
Datasheet
Mga larawan
Pagpepresyo

Mga pagtutukoy

Laki ng saklaw:

NPS 2”-48”; DN50-DN1000

Nominal na Presyon:

150LB-600LB; PN16-PN40

Saklaw ng Temperatura:

-29℃～250℃（depende sa disenyo at materyal）

Tapusin ang mga Koneksyon:

Mga Materyales sa Katawan:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Mga Materyales ng upuan:

PTFE/RPTFE/FKM/SIlip; INCONEL; 304/316+STL; 304/316+Cr

Mga Materyales ng Disc:

ASTM A351 CF8/CF8M/CF3/CF3M

Mga Materyales ng Stem:

ASTM A182 F304/F316

Pamantayan sa Disenyo at Paggawa:

API 609

Harap-harapang Pamantayan:

ASME B16.10/ EN558-1

End Connection Standard:

ASME B16.5/ ASME B16.25

Pamantayan sa Pagsusuri at Inspeksyon:

API 598

Mga tampok

■ Bi-direction tightness

■ Buong metal na istraktura ng sealing

■ Maaasahang pagganap ng sealing

■ Zero leakage

■ Mapapalitang upuan

■ Triple-offset na dinisenyo.

■ Anti-blowout stem

Ano ang pagkakaiba sa pagitan ng laminated na upuan at metal-to-metal na upuan?

Ang laminated seat butterfly valve ay isang conventional na dinisenyo na triple offset na butterfly valve, karaniwang isang metal + graphite sealing structure. Ito bilang isang pinakakaraniwang triple offset butterfly valve sa merkado ay kilala sa mas maraming tao. At mas madaling iproseso at gawin. Ang butt welded metal to metal butterfly valve ay selyadong may ganap na metal na istraktura na gawa sa matigas na haluang metal, na maaaring makamit ang mas mataas na buhay ng serbisyo at angkop para sa medium na may mga kinakailangan sa kalinisan. Ngunit dahil sa mas mataas na mga kinakailangan sa katumpakan para sa sealing surface, medyo mas mahirap itong iproseso. Kaya, ang gastos ay mas mataas kaysa sa laminated seat butterfly valve.
