Panimula ng Produkto

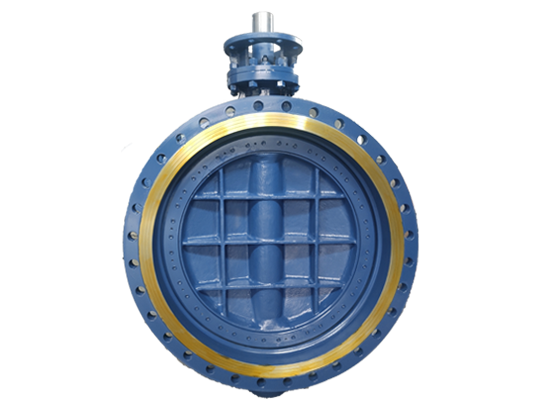

Ang LYV®️ Triple offset butterfly valve ay ginawa na may mataas na pamantayan. Kinokontrol namin ang kalidad ng paghahagis upang gawing mas mataas ang mga balbula sa mga katulad na produkto sa industriya. Ang LYV®️ Triple offset butterfly valve ay gumagamit ng mataas na kalidad na metal + graphite multi-layer sealing ring, na nagbibigay-daan sa balbula na magamit sa ilalim ng mataas na presyon at mataas na temperatura na mga kondisyon. Nagbibigay din kami ng iba't ibang opsyon sa sealing para sa iba't ibang kondisyon sa pagtatrabaho, tulad ng PTFE o metal-to-metal. Ang LYV®️ Triple offset butterfly valve ay may natatanging disenyo(opsyonal) na nagbibigay-daan sa balbula na nasa ilalim ng pare-parehong presyon mula sa magkabilang gilid at zero leakage, na kilala bilang bi-directional butterfly valve. Para sa karagdagang impormasyon, mangyaring makipag-ugnayan sa aming mga benta.

Mga pagtutukoy

Laki ng saklaw:

NPS 2”-88”; DN50-DN2200

Nominal na Presyon:

150LB-600LB; PN6-PN64

Saklaw ng Temperatura:

-69℃~825℃（depende sa disenyo at materyal)

Tapusin ang mga Koneksyon:

Flange; Butt-weld; Ostiya; Lug-wafer

Mga Materyales sa Katawan:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Mga Materyales ng Disc:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materyal sa Pagse-sealing:

420/304/316+Graphite; PTFE; 304+STL; 316+STL

Mga Materyales ng upuan:

integral; 304/316/STL overlayweld.

Mga Materyales ng Stem:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Disenyo at Paggawa Pamantayan:

API 609

Harap-harapang Pamantayan:

EN558-1

End Connection Standard:

ASME B16.4

Pagsubok at Inspeksyon Pamantayan:

API 598

Mga tampok

■ Zero leakage

■ Multi-layer sealing

■ Triple eccentric na disenyo ng disc

■ Bi-directional (opsyonal)

■ Disenyo ng tangkay na anti-blowout

■ Metal-to-Metal available

■ Malaking diameter

Ano ang Triple offset butterfly valve:

Ang triple offset butterfly valve ay nakuha ang pangalan nito mula sa tatlong eccentricities sa sealing design. Hindi tulad ng mga tradisyunal na butterfly valve, na mayroon lamang simpleng rotation disc upang isara. Ang triple offset na butterfly valve ay may kasamang tatlong eccentricities upang isara ang balbula nang linear hanggang sa mahigpit na isara. Ang pagkakaiba sa pagitan ng centerline butterfly valve at ang triple offset butterfly valve ay nakasalalay sa paraan ng pagkamit ng sealing. Nakakamit ng centerline butterfly valve ang sealing sa pamamagitan ng compression ng sealing surface, habang ang triple offset butterfly valve ay nakakakuha ng sealing sa pamamagitan ng contact sa pagitan ng mga surface. Ito ang tinatawag nating pagkakaiba sa pagitan ng line sealing at face sealing. Samakatuwid, ang buhay ng serbisyo ng triple offset butterfly valve ay magiging mas mahusay kaysa sa tradisyonal na concentric butterfly valve.

Ano ang tatlong eccentricities sa triple offset butterfly valve:

Ang unang eccentricity ay ang valve shaft ay nakaposisyon na offset mula sa centerline ng valve body. Ang pangalawang eccentricity ay ang valve shaft ay nakaposisyon nang bahagya sa patayo na axis sa eroplano ng valve seat. Ang ikatlong eccentricity ay ang sealing surface ng disc ay dinisenyo sa isang korteng kono na hugis na nagpapahintulot sa disc na ganap na kumalas mula sa upuan ng balbula nang walang anumang alitan.

Bakit pumili ng LYV®️ valves:

Gumagawa kami ng triple offset butterfly valve sa loob ng mahigit 30 taon. Saklaw ng workshop ang 13000 square meters at nagmamay-ari ng higit sa 50 advanced na CNC machine. Sisiguraduhin ng aming mga engineer at production team na maihahatid ang iyong order nang may mataas na kalidad at pinakamabilis na oras. Pinapahalagahan din namin ang pagpapadala ng balbula. Ang mga balbula ay babalutin ng mga bubble pouch o papel upang matiyak na ang pintura ay hindi masisira. Inayos din namin ang balbula sa pamamagitan ng plywood stick pagkatapos naming ilagay ang balbula sa kahon. Ang plywood case ay pipinturahan ng kinakailangang pagmamarka upang matiyak na ang balbula ay hindi masisira sa panahon ng pagpapadala.
