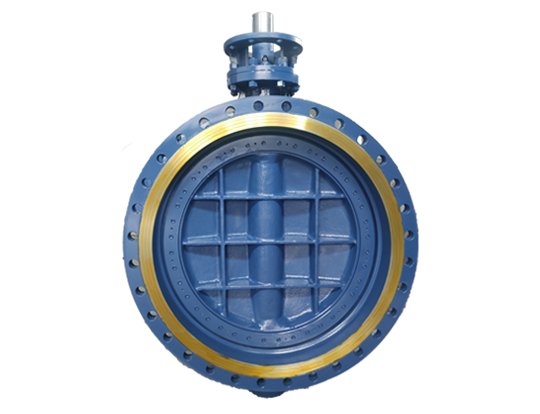

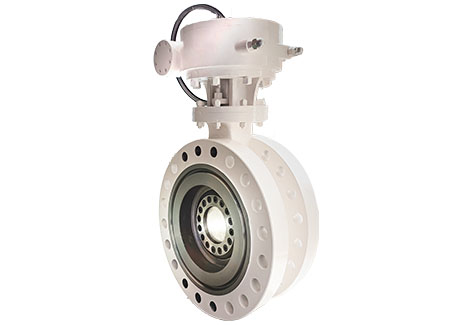

Triple Eccentric Butterfly Valve

Ang LYV® ay isang nangungunang supplier ng Triple Eccentric Butterfly Valve na may kalidad ng China. Ang Flange Style Triple Eccentric Butterfly Valve na ito ay isang high-end na solusyon sa balbula na idinisenyo para sa malupit na pang-industriya na kapaligiran. Sa kakaibang three-offset na disenyo nito, binago nito ang paraan ng sealing ng mga butterfly valve at nakamit ang totoong Zero Leak Triple Eccentric Butterfly Valve na pagganap. Ang balbula na ito ay partikular na sanay sa paghawak ng mga hamon gaya ng mataas na temperatura, mataas na presyon, at corrosive media, na ginagawa itong isang mainam na alternatibo sa mga tradisyonal na gate valve at globe valve sa modernong chemical engineering, enerhiya, at malalaking proyekto.

Magpadala ng Inquiry

Panimula ng Produkto

Ang ubod ng LYV® Triple Eccentric Butterfly Valve ay ang paraan nito ng sealing. Bilang isang tipikal na Industrial Triple Eccentric Butterfly Valve, ang core ng disenyo nito ay nakasalalay sa triple geometric eccentricity, na nagbibigay-daan sa butterfly plate na ganap na kumalas mula sa valve seat kapag binubuksan, na nakakamit ng zero-friction operation. Kapag sarado, ito ay bumubuo ng isang torque seal na lalong humihigpit habang ito ay nakasara. Ginagawa nitong isang tunay na High Performance Eccentric Butterfly Valve ang prinsipyong inobasyon na ito, na hindi lamang may lubos na maaasahang sealing ngunit nakakaangkop din sa malawak na hanay ng temperatura mula sa malalim na lamig hanggang sa mataas na temperatura. Bilang karagdagan, ang aming linya ng produkto ay may kasamang Large Diameter Triple Eccentric Butterfly Valve, na maaaring matugunan ang mga mahigpit na kinakailangan ng iba't ibang mga pangunahing pipeline at high-flow system. Sa kanilang mga bentahe ng mahabang buhay ng serbisyo at mababang pagpapanatili, nagbibigay sila ng pangmatagalan at maaasahang mga garantiya sa kaligtasan para sa mga kritikal na proseso.

Mga pagtutukoy

Saklaw ng Sukat:

NPS 2”-88”; DN50-DN2200

Nominal na Presyon:

150LB-600LB; PN6-PN64

Saklaw ng Temperatura:

-69℃~825℃（depende sa disenyo at materyal)

Tapusin ang mga Koneksyon:

Flange; Butt-weld; Ostiya; Lug-wafer

Mga Materyales sa Katawan:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Mga Materyales ng Disc:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materyal sa Pagse-sealing:

420/304/316+Graphite; PTFE; 304+STL; 316+STL

Mga Materyales ng upuan:

integral; 304/316/STL overlayweld.

Mga Materyales ng Stem:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Disenyo at Paggawa Pamantayan:

API 609

Harap-harapang Pamantayan:

EN558-1

End Connection Standard:

ASME B16.4

Pagsubok at Inspeksyon Pamantayan:

API 598

Mga tampok

■ Ang zero leakage ay nagsisiguro ng ganap na paghihiwalay ng medium.

■ Ang multi-layer na istraktura ng sealing ay nagpapahusay sa pangmatagalang pagiging maaasahan ng sealing.

■ Ang triple eccentric na istraktura ng disenyo ay nakakakuha ng zero friction sa panahon ng pagbubukas at pagsasara.

■ Ang bidirectional sealing (opsyonal) ay nag-aalok ng bidirectional pressure-bearing sealing option, na nakakatugon sa mga mahigpit na kinakailangan ng bidirectional isolation ng pipelines.

■ Ang disenyo ng baras na lumalaban sa pagsabog ay nagpapahusay sa istraktura ng kaligtasan ng stem ng balbula upang matiyak ang kaligtasan sa pagpapatakbo.

■ Metal-to-metal seal: Gumagamit ito ng hard alloy sealing pair, na makatiis sa mataas na temperatura, mataas na presyon at abrasive media.

■ Ang malaking diameter ay nagsisiguro ng pare-pareho at maaasahang pagganap sa mga high-flow na pipeline.

Ano ang triple eccentric na disenyo?

Ang rebolusyonaryong pagganap ng Triple Eccentric Butterfly Valve ay nagmumula sa tumpak nitong three-offset na geometric na disenyo. Nakakamit ng teknolohiyang ito ang zero friction sa buong proseso sa pamamagitan ng triple spatial offset ng valve stem, butterfly plate at sealing surface, na nagbibigay-daan sa butterfly plate na tuluyang kumalas mula sa valve seat sa oras ng pagbukas. Kapag isinara, ang kakaibang conical sealing surface ay lumilikha ng "mas mahigpit habang isinasara" ang hugis-wedge na epekto, na bumubuo ng isang malakas na metal-to-metal torque seal. Ito ay tiyak na ang pangunahing prinsipyo na nagbibigay-daan sa balbula na magpatibay ng lahat-ng-metal na hard seal, sa gayon ay nakakamit ang bidirectional zero leakage, isang napakahabang buhay ng serbisyo, at namumukod-tanging kakayahang umangkop sa matinding mataas na temperatura at mataas na presyon ng mga kondisyon sa pagtatrabaho, na ginagawa itong isang perpektong pagpipilian para sa hinihingi na mga aplikasyon sa industriya.

Ano ang Karaniwang mga sitwasyon ng aplikasyon ng Triple Eccentric Butterfly Valve na ito?

Salamat sa namumukod-tanging paglaban sa temperatura at pressure pati na rin sa pagganap ng sealing, ang High Performance Eccentric Butterfly Valve na ito ay espesyal na idinisenyo para sa mga sumusunod na kritikal at hinihingi na mga pang-industriyang sitwasyon:

●Enerhiya at industriya ng kuryente: Naaangkop sa mga pipeline na may mataas na temperatura at mataas na presyon gaya ng pangunahing singaw, mga sistema ng supply ng tubig, at desulfurization ng tambutso sa mga power station.

●Industriya ng petrochemical: Malawakang ginagamit sa iba't ibang mga pipeline ng transportasyon ng langis at gas, feed ng reaksyon sa mga pasilidad sa pagpino at kemikal, kontrol sa mga produktong langis na may mataas na temperatura at corrosive media.

●Malalaking sistemang pang-industriya: Ito ay partikular na angkop bilang isang malaking diameter na triple eccentric butterfly valve, na ginagamit sa mga pangunahing heating pipe, air main pipe at seawater pipeline ng mga industriya tulad ng metalurhiya, papermaking at shipping.

Ito ang gustong uri ng balbula para sa lahat ng mga pipeline na may mga kinakailangang kinakailangan para sa pag-iwas sa sunog, zero leakage at mahabang buhay ng serbisyo.
