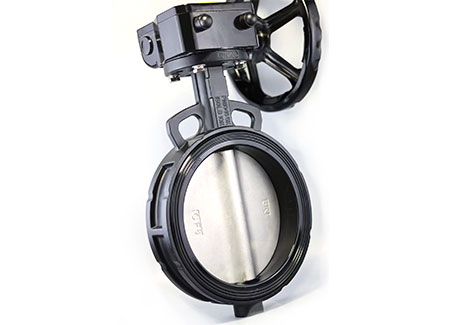

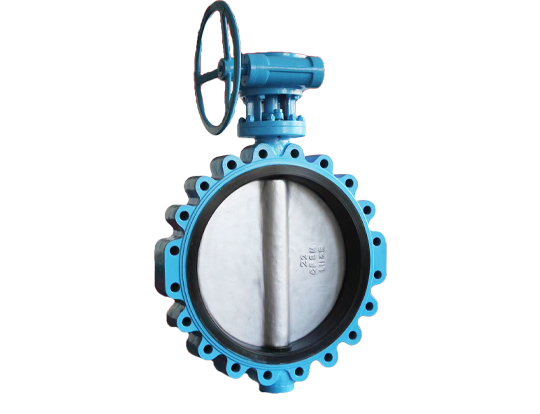

Concentric Wafer Type Butterfly Valve

Ang LYV® ay isang matatag na tagagawa ng Concentric Wafer Type Butterfly Valve ng China na may kalidad. Ito ay isang Universal Concentric Butterfly Valve na sumusunod sa mga internasyonal na pangunahing pamantayan sa disenyo. Ang Industrial Concentric Wafer Type Butterfly Valve ay gumagamit ng isang klasikong valve stem at butterfly plate na coaxial na istraktura, na sinamahan ng mga high-performance na rubber valve seat, na nakakamit ng maaasahang bidirectional sealing. Ang Flanged Concentric Butterfly Valve na ito, na may compact na istraktura, mabilis na pagbubukas at pagsasara, madaling pagpapanatili, at mataas na cost-effectiveness, ay naging isang mainam na pagpipilian para sa kontrol ng daloy at shut-off sa water treatment, HVAC, at mga pangkalahatang industriyal na pipeline system.

Magpadala ng Inquiry

Panimula ng Produkto

Ang disenyo ng LYV® Concentric Wafer Type Butterfly Valve ay nakatuon sa pagbibigay ng maaasahan at matipid na solusyon para sa kontrol ng pipeline. Ang core nito ay nakasalalay sa subok at matatag na "concentric" na istraktura na na-verify ng merkado. Sa pamamagitan ng malapit na pagtutulungan sa pagitan ng butterfly plate at ng high-sealing-performance na rubber valve seat, ang High Performance Concentric Wafer Type Butterfly Valve na ito ay nakakamit ng epektibong two-way cutoff. Kasabay nito, mabilis na gumagana ang balbula, madaling patakbuhin, at simple at maaasahan sa operasyon.

Bilang isang Efficient Concentric Wafer Type Butterfly Valve, ang kapal ng butterfly plate ay mahusay na idinisenyo. Kapag ganap na bukas, ito ay may kaunting pagtutol sa likido, na epektibong binabawasan ang pagkawala ng presyon ng system at pagpapabuti ng kahusayan sa transportasyon. Bukod pa rito, nag-aalok kami ng iba't ibang Rubber Seat Concentric Butterfly Valve na gawa sa materials at rubber valve seats tulad ng EPDM at NBR, na maaaring i-configure ayon sa iba't ibang medium na katangian, at sa gayon ay bumubuo ng Corrosion Resistant Flange Concentric Butterfly Valve na angkop para sa banayad na corrosive na kapaligiran, kaya lumalawak ang saklaw ng paggamit ng produkto.

Bilang malawak na Universal Concentric Butterfly Valve, tinitiyak nito ang pagganap pati na rin ang mataas na mapagkumpitensyang procurement at mga gastos sa paggamit.

Mga pagtutukoy

Saklaw ng Sukat:

NPS 2”-48”; DN50-DN1200

Nominal na Presyon:

150LB-600LB; PN6-PN64

Saklaw ng Temperatura:

-69℃~825℃（depende sa disenyo at materyal）

Tapusin ang mga Koneksyon:

Flange; Butt-weld; Ostiya; Lug-wafer

Mga Materyales sa Katawan:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Mga Materyales ng Disc:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materyal sa Pagse-sealing:

VITON/NBR/EPDM

Mga Materyales ng upuan:

integral; 304/316/STL overlayweld.

Mga Materyales ng Stem:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Pamantayan sa Disenyo at Paggawa:

API 609

Harap-harapang Pamantayan:

EN558-1

End Connection Standard:

ASME B16.4

Pamantayan sa Pagsusuri at Inspeksyon:

API 598

Mga tampok

■ Concentric Flange Design - Klasikong istraktura, maaasahang pagganap ng bidirectional sealing. Ang Concentric Wafer Type Butterfly Valve body ay may kasamang flange, na tinitiyak ang matatag na pag-install at pinapadali ang koneksyon ng pipe.

■ Maaaring ganap na buksan o sarado ang balbula sa pamamagitan ng pag-ikot ng 90°. Ang operating torque ay maliit, at maaari itong nilagyan ng iba't ibang paraan ng pagmamaneho tulad ng manual, pneumatic o electric.

■ Ang valve seat ay gawa sa mataas na kalidad na goma (tulad ng EPDM, NBR), na nagbibigay ng mahusay na pagganap ng sealing at madaling palitan pagkatapos masuot.

■ Mababa ang flow resistance at mababa ang pressure loss kapag ganap na nakabukas, na nakakatulong na makatipid sa pagkonsumo ng enerhiya ng operating system.

Ano ang mga karaniwang sitwasyon ng aplikasyon ng Concentric Wafer Type Butterfly Valve?

Ang Concentric Wafer Type Butterfly Valve na ito, dahil sa versatility at pagiging maaasahan nito, ay malawakang ginagamit sa mga sumusunod na larangan:

1. Munisipal at gusaling supply at drainage ng tubig: Ginagamit sa mga water treatment plant, pumping station, pagtatayo ng supply ng tubig at mga sistema ng proteksyon sa sunog para sa pagkontrol sa mga pagbubukas ng pipeline at pagsasaayos ng daloy.

2. HVAC: Cooled water, mainit na tubig at cooling water circulation system sa loob ng mga gusali.

3. Pangkalahatang mga serbisyong pang-industriya: Pagpapalamig ng tubig, mababang presyon ng hangin at hindi malakas na kinakaing unti-unti na mga pipeline ng proseso sa mga industriya tulad ng kuryente, pagkain, at magaan na industriya.

4. Wastewater treatment: Angkop para sa paghahatid ng mga pipeline para sa katamtamang tubig at dumi sa alkantarilya, atbp.

Mga Pamantayan sa Paggawa

Ang buong disenyo at proseso ng pagmamanupaktura ng Concentric Wafer Type Butterfly Valve ay mahigpit na sumusunod sa mga internasyonal na pangkalahatang pamantayan, na tinitiyak ang pagpapalit, kaligtasan at pagiging maaasahan ng produkto. Ang mga pangunahing pamantayan na sinusunod nito ay kinabibilangan ng:

●Mga pamantayan sa disenyo ng produkto: API 609 (para sa mga butterfly valve), ASME B16.34 (para sa mga valve housing).

●Pamantayan ng koneksyon ng flange: ASME B16.5, EN 1092, atbp., na tinitiyak ang maayos na koneksyon sa mga domestic at dayuhang pipeline.

●Pamantayan ng dimensyon ng istruktura: ASME B16.10, tinitiyak ang standardisasyon ng mga sukat ng pag-install.

●Mga pamantayan sa materyal: Ang mga materyales ng mga pangunahing bahagi ay sumusunod sa mga nauugnay na detalye ng materyal tulad ng ASTM.

●Pagsubok sa presyon: Bago umalis sa pabrika, ang pagsubok sa lakas ng shell at pagsusuri sa pagganap ng sealing ay mahigpit na isinasagawa alinsunod sa mga nauugnay na pamantayan.
