Ano ang Trunnion Mounted Ball Valve at Bakit Ito Mahalaga sa Industrial Flow Control?

Trunnion mount ball valvesgumaganap ng isang kritikal na papel sa modernong mga sistema ng kontrol sa daloy ng industriya, lalo na sa mga high-pressure, malaking diameter, at long-distance na pipeline application. Kung ikukumpara sa mga floating ball valve, ang uri ng balbula na ito ay nag-aalok ng higit na katatagan, pinababang operating torque, at pinahusay na pagiging maaasahan ng sealing. Habang ang mga industriya tulad ng langis at gas, pagproseso ng petrochemical, LNG, at pagbuo ng kuryente ay patuloy na humihiling ng mas mataas na mga pamantayan sa kaligtasan at kahusayan, ang pag-unawa sa istruktura, pagganap, at lohika ng pagpili ng mga trunnion mounted ball valve ay lalong nagiging mahalaga.

Buod ng Artikulo

Ang komprehensibong gabay na ito ay nagpapaliwanag kung ano ang isang trunnion mounted ball valve, kung paano ito gumagana, kung bakit ito ay higit na mahusay sa tradisyonal na mga floating ball valve sa mahirap na mga kondisyon, at kung aling mga salik ang dapat isaalang-alang kapag pumipili ng isa. Sinasaklaw din ng artikulo ang mga aplikasyon, pamantayan, materyales, pagpapanatili, at mga madalas itanong, na sumusunod sa mga prinsipyo ng Google EEAT at propesyonal na pang-industriyang mga kasanayan sa balbula.

Talaan ng mga Nilalaman

• Ano ang Trunnion Mounted Ball Valve?
• Paano Gumagana ang Trunnion Mounted Ball Valve?
• Bakit Mas Matatag ang Trunnion Mounted Ball Valve?
• Ano ang Mga Pangunahing Bahagi ng Structural?
• Aling mga Industriya ang Gumagamit ng Trunnion Mounted Ball Valves?
• Paano Ito Kumpara sa mga Floating Ball Valves?
• Anong mga Materyal at Pamantayan ang Karaniwang Ginagamit?
• Paano Piliin ang Tamang Trunnion Mounted Ball Valve?
• Mga Madalas Itanong

Ano ang Trunnion Mounted Ball Valve?

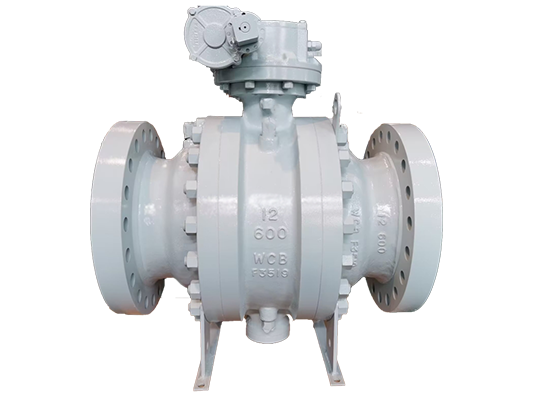

Ang trunnion mounted ball valve ay isang uri ng quarter-turn valve kung saan ang bola ay mekanikal na naka-angkla ng mga trunnion (shaft support) sa itaas at ibaba. Hindi tulad ng mga lumulutang na balbula ng bola, ang bola ay hindi gumagalaw sa ilalim ng presyon. Sa halip, ang mga upuan ay lumipat patungo sa bola upang makamit ang sealing.

Ang disenyong ito ay makabuluhang binabawasan ang alitan sa pagitan ng bola at mga upuan, na ginagawang perpekto ang mga trunnion mounted ball valve para sa mga high-pressure, large-bore na pipeline system. Ang mga ito ay malawakang ginawa ng mga propesyonal na tagapagtustos ng balbula tulad ngZhejiang Liangyi Valve Co., Ltd., tinitiyak ang pagsunod sa mga internasyonal na pamantayan at pangmatagalang pagiging maaasahan sa pagpapatakbo.

Paano Gumagana ang Trunnion Mounted Ball Valve?

Ang prinsipyo ng pagtatrabaho ng trunnion mounted ball valve ay nakabatay sa isang fixed ball structure na sinamahan ng spring-loaded o pressure-assisted seats. Kapag nakasara ang balbula, itinutulak ng presyon ng linya ang upstream na upuan laban sa bola, na tinitiyak ang mahigpit na pagkakasara. Ang downstream na upuan ay maaaring spring-energized upang mapanatili ang sealing kahit na sa mababang presyon.

• Ang bola ay naayos sa posisyon sa pamamagitan ng upper at lower trunnion
• Ang mga upuan ng balbula ay gumagalaw nang axially upang i-seal laban sa bola
• Ang operating torque ay nananatiling mababa anuman ang presyon
• Madalas na available ang double block and bleed (DBB) functionality

Tinitiyak ng mekanismong ito ang maayos na operasyon, nabawasan ang pagkasira, at pare-parehong pagganap ng sealing sa mahabang panahon ng serbisyo.

Bakit Mas Matatag ang Trunnion Mounted Ball Valve?

Ang katatagan ay isa sa pinakamahalagang bentahe ng trunnion mounted ball valves. Dahil ang bola ay mekanikal na suportado, hindi ito lumilipat sa ilalim ng pabagu-bagong presyon o mga kondisyon ng temperatura.

Kabilang sa mga pangunahing benepisyo sa katatagan ang:

• Minimal na pagpapapangit sa ilalim ng mataas na presyon
• Ibaba ang stress sa mga sealing surface
• Pinahabang buhay ng upuan at bola
• Maaasahang operasyon sa mga kritikal na shut-off na application

Ang mga feature na ito ay gumagawa ng mga trunnion mounted ball valve na lalong angkop para sa mga sistemang kritikal sa kaligtasan tulad ng mga transmission pipeline at emergency shut-down system.

Ano ang Mga Pangunahing Bahagi ng Structural?

Ang isang trunnion mounted ball valve ay binubuo ng ilang precision-engineered na bahagi na nagtutulungan upang matiyak ang performance at tibay.

Aling mga Industriya ang Gumagamit ng Trunnion Mounted Ball Valves?

Dahil sa kanilang matatag na disenyo at pagiging maaasahan ng sealing, ang mga trunnion mounted ball valve ay malawakang ginagamit sa maraming industriya.

• Mga pipeline ng paghahatid ng langis at gas
• Mga planta ng petrochemical at chemical processing
• LNG at cryogenic system
• Mga pasilidad sa pagbuo ng kuryente
• Pag-iniksyon ng tubig at mga high-pressure na kagamitan

Marami sa mga application na ito ay nangangailangan ng pagsunod sa mga pamantayan gaya ng API 6D at ISO 17292, na karaniwang sinusunod ng mga manufacturer tulad ng Zhejiang Liangyi Valve Co., Ltd.

Paano Ito Kumpara sa mga Floating Ball Valves?

Ang pag-unawa sa pagkakaiba sa pagitan ng trunnion mounted at floating ball valves ay tumutulong sa mga inhinyero na piliin ang tamang solusyon.

Anong mga Materyal at Pamantayan ang Karaniwang Ginagamit?

Ang pagpili ng materyal ay depende sa operating medium, temperatura, at presyon. Kasama sa mga karaniwang materyales ang:

• Carbon steel (WCB, A105)
• Hindi kinakalawang na asero (CF8, CF8M)
• Alloy steel para sa mataas na temperatura na serbisyo

Ang mga Trunnion mounted ball valve ay karaniwang idinisenyo at sinusuri ayon sa mga kinikilalang pamantayan gaya ng API 6D, API 608, ISO 14313, at ASME B16.34. Tinitiyak ng mga pamantayang ito ang kaligtasan, pagpapalit, at pangmatagalang pagiging maaasahan.

Para sa karagdagang gabay sa mga pamantayan ng balbula, tingnan ang pangkalahatang-ideya ng pamantayang pang-industriya na ito.

Paano Piliin ang Tamang Trunnion Mounted Ball Valve?

Ang pagpili ng tamang balbula ay nangangailangan ng isang sistematikong pagsusuri ng mga kondisyon ng operating at mga kinakailangan ng system.

1. Tukuyin ang hanay ng presyon at temperatura
2. Kilalanin ang mga katangian ng media
3. Kumpirmahin ang laki at uri ng koneksyon
4. Suriin ang mga kinakailangang sertipikasyon at pamantayan
5. Suriin ang mga pangangailangan sa automation at actuation

Ang pakikipagtulungan sa isang may karanasang manufacturer gaya ng Zhejiang Liangyi Valve Co., Ltd. ay nakakatulong na matiyak ang tamang pagpili, pagpapasadya, at suporta pagkatapos ng benta.

Mga Madalas Itanong

Ano ang pangunahing bentahe ng trunnion mounted ball valve?

Ang pangunahing bentahe ay nabawasan ang operating torque at pinahusay na sealing stability, lalo na sa high-pressure at large-diameter pipeline system.

Paano nakakamit ng trunnion mounted ball valve ang sealing?

Ang sealing ay nakakamit sa pamamagitan ng pressure-assisted o spring-loaded na upuan na gumagalaw patungo sa isang nakapirming bola, na tinitiyak ang mahigpit na shut-off sa ilalim ng iba't ibang pressure.

Bakit mas gusto ang mga trunnion mounted ball valve sa mga pipeline ng langis at gas?

Nag-aalok sila ng mataas na pagiging maaasahan, double block at bleed na kakayahan, at matatag na pagganap sa mahabang distansya ng transmission.

Aling mga pamantayan ang nalalapat sa trunnion mounted ball valves?

Kasama sa mga karaniwang pamantayan ang API 6D, ISO 14313, API 608, at ASME B16.34, depende sa mga kinakailangan sa aplikasyon.

Gaano katagal ang buhay ng serbisyo ng isang trunnion mounted ball valve?

Sa wastong pagpili at pagpapanatili ng materyal, ang mga balbula na ito ay maaaring gumana nang mapagkakatiwalaan para sa mga dekada sa hinihingi na mga pang-industriyang kapaligiran.
