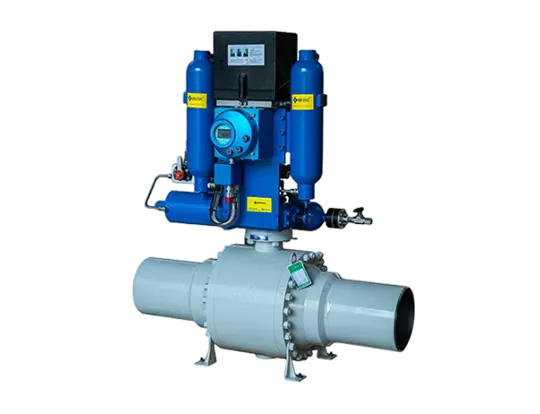

LYV®️ Gas-over-oil full welded ball valve sa pamamagitan ng self-actuating actuator. Sa pamamagitan ng presyon ng daluyan ng pipeline mismo upang paandarin ang balbula na buksan at isara. Direktang ginagamit ng produkto ang natural na gas sa loob ng pipeline bilang air supply ng pneumatic. Ang buong disenyo ng system para sa mataas na presyon. Sa pamamagitan ng proseso ng pagsasala ng supply ng hangin nang walang decompression. Direkta ang gas sa tangke ng gas at mga bahagi ng high-pressure control valve. Sa ilalim ng pagkilos ng control signal, ang high-pressure controlled na gas ay pumapasok sa kaukulang gas/liquid circuit. At sa pamamagitan ng prinsipyo ng isobaric transmission ng liquid medium upang mapagtanto ang gas/liquid synchronous transmission, kumikilos sa hydraulic cylinder ng valve drive device at kinokontrol ang valve.
LYV®️ Gas-over-oil full welded ball valve sa pamamagitan ng self-actuating actuator. Sa pamamagitan ng presyon ng daluyan ng pipeline mismo upang paandarin ang balbula na buksan at isara. Direktang ginagamit ng produkto ang natural na gas sa loob ng pipeline bilang air supply ng pneumatic. Ang buong disenyo ng system para sa mataas na presyon. Sa pamamagitan ng proseso ng pagsasala ng supply ng hangin nang walang decompression. Direkta ang gas sa tangke ng gas at mga bahagi ng high-pressure control valve. Sa ilalim ng pagkilos ng control signal, ang high-pressure controlled na gas ay pumapasok sa kaukulang gas/liquid circuit. At sa pamamagitan ng prinsipyo ng isobaric transmission ng liquid medium upang mapagtanto ang gas/liquid synchronous transmission, kumikilos sa hydraulic cylinder ng valve drive device at kinokontrol ang valve.
Ang LYV®️ Gas-over-oil full welded ball valve ay maaaring awtomatikong subaybayan ang presyon ng pipeline upang mapagtanto ang awtomatikong pagsasara. Ang prinsipyo ng pagtatrabaho ay simple, ang pagkontrol ay ligtas at maaasahan. At maaaring matugunan ang malupit na mga kondisyon ng panlabas na panahon. Maaaring bawasan ng produkto ang panganib ng mga aksidente at maiwasan ang karagdagang pagpapalawak ng mga sakuna sa mga aplikasyon ng long-distance transportation pipeline at mapanganib na kemikal na mediumpipeline.
Uri ng mekanismo: Scotch Yoke |
Naaangkop na hanay ng presyon ng suplay ng hangin: 0.4-16Mpa |
Naaangkop na hanay ng Air supply medium: Mga non-acidic na gas tulad ng hangin, nitrogen, o natural na gas |
Naaangkop na hanay ng Ambient temperature: -30℃~100℃, -55~150℃(opsyonal) |
Klase ng proteksyon: IP68 |
Explosive-proof na grado: Exd IIC T4/T6 |
Mga accessory: Limit switch, positioner, electrical connector |
Interface ng signal: USB/RS232/485 |
Power supply: Mataas na enerhiya na baterya, solar, panlabas na pinagmumulan ng kuryente. |
Naaangkop na uri ng Valve: Ball valve/Butterfly valve |
Naaangkop na hanay ng laki ng Valve: DN50~DN600 |
Naaangkop na hanay ng presyon ng Valve: 150LB~1500LB, PN10~PN250 |
Pamantayan ng Koneksyon: ISO 5211 |
|
■ A: Multi direction manual pump
■ B: Remote-local na Isolation shift valve
■ C: Full welded hydraulic cylinder
■ D: Pneumatic control valve
■ E: Tangke ng gas/likido
■ F: Mga Posisyon
■ G: Parallel scotch yoke mechanical structure
■ H: Insulation filter
