Panimula ng Produkto

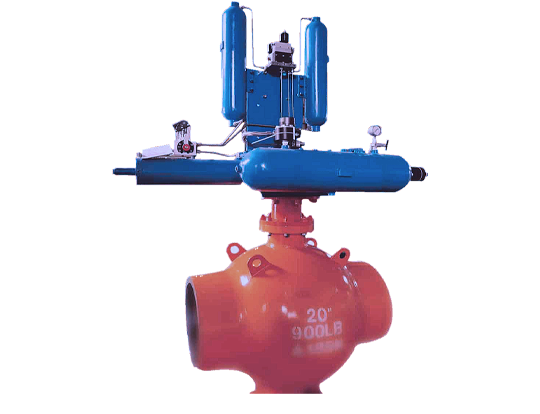

LYV®️ Gas over oil actuated ball valve sa pamamagitan ng self-actuating actuator. Sa pamamagitan ng presyon ng daluyan ng pipeline mismo upang paandarin ang balbula na buksan at isara. Direktang ginagamit ng produkto ang natural na gas sa loob ng pipeline bilang air supply ng pneumatic. Ang buong disenyo ng system para sa mataas na presyon. Sa pamamagitan ng proseso ng pagsasala ng supply ng hangin nang walang decompression. Direkta ang gas sa tangke ng gas at mga bahagi ng high-pressure control valve. Sa ilalim ng pagkilos ng control signal, ang high-pressure controlled na gas ay pumapasok sa kaukulang gas/liquid circuit. At sa pamamagitan ng prinsipyo ng isobaric transmission ng liquid medium upang mapagtanto ang gas/liquid synchronous transmission, kumikilos sa hydraulic cylinder ng valve drive device at kinokontrol ang valve.

Ang LYV®️ Gas over oil actuated ball valve ay maaaring awtomatikong subaybayan ang presyon ng pipeline upang mapagtanto ang awtomatikong pagsasara. Ang prinsipyo ng pagtatrabaho ay simple, ang pagkontrol ay ligtas at maaasahan. At maaaring matugunan ang malupit na mga kondisyon ng panlabas na panahon. Ang produkto ay maaaring mabawasan ang panganib ng mga aksidente at maiwasan ang karagdagang pagpapalawak ng mga sakuna sa mga aplikasyon ng long-distance na pipeline ng transportasyon at mapanganib na chemical medium pipeline.

Mga pagtutukoy

Uri ng mekanismo:

Scotch Yoke

Naaangkop na hanay ng air supply pressure:

0.4-16Mpa

Naaangkop na hanay ng Air supply medium:

Mga non-acidic na gas gaya ng hangin, nitrogen, o natural gas

Naaangkop na hanay ng Ambient temperature:

-30℃~100℃, -55~150℃(opsyonal)

Klase ng proteksyon:

IP68

Explosive-proof na grado:

Exd IIC T4/T6

Mga accessory:

Limit switch, positioner, electrical connector.

Interface ng signal:

USB/RS232/485

Power supply:

Mataas na enerhiya na baterya, solar, panlabas na pinagmumulan ng kuryente.

Naaangkop na uri ng Valve:

Ball valve/Butterfly valve

Naaangkop na hanay ng laki ng Valve:

DN50~DN600

Naaangkop na hanay ng presyon ng Valve:

150LB~1500LB, PN10~PN250

Pamantayan ng Koneksyon:

ISO 5211

Mga tampok

■ Multi-direction manual pump

■ Remote-local Isolation shift valve

■ Buong welded hydraulic cylinder

■ Pneumatic control valve

■ Gas/liquid tank

■ Positioner

■ Parallel scotch yoke mekanikal na istraktura

■ Insulation filter

Paano gumagana ang gas-over-oil actuator?

Gumagamit ang gas sa mga oil actuator ng high-pressure na gas na ibinibigay mula sa pipeline na sinuspinde sa itaas ng hydraulic fluid upang ilipat ang mekanika ng actuator.

Magagamit ba ang iyong produkto sa single-acting?

Ang aming mga produkto ay maaaring available sa parehong double-acting at single-acting na mga configuration.
