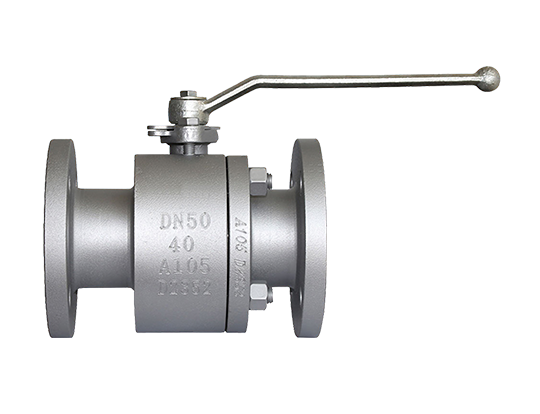

Lumulutang Ball Valve

Ang LYV® ay isang tagagawa ng Floating Ball Valve na may kalidad ng China. Ang Industrial Floating Ball Valves na ito ay awtomatikong nagbubukas at nagsasara ayon sa mga pagbabago sa antas ng likido. Kinokontrol ng Floating type na Ball valve na ito ang pagbubukas at pagsasara ng valve sa pamamagitan ng pag-angat at pagbaba ng float ball, at angkop ito para sa mga okasyon kung saan kailangang awtomatikong mapanatili ang antas ng likido, tulad ng mga tangke ng tubig, pool at iba pang mga sistema ng pag-iimbak ng tubig.

Magpadala ng Inquiry

Panimula ng Produkto

Ang LYV® Floating Ball Valve ay isang uri ng balbula na maaaring awtomatikong mapanatili ang isang matatag na antas ng likido. Mayroon itong simple at matibay na istraktura at maaaring awtomatikong gumana nang walang kuryente o manu-manong interbensyon. Mabisa nitong mapipigilan ang pag-apaw o pag-agos ng tangke ng tubig, makatipid ng enerhiya sa pamamahala at mabawasan ang basura ng tubig.

Ang pangunahing bentahe ng High-performance Floating Ball Valves na ito ay nasa ganap na awtomatiko at lubos na maaasahang mode ng operasyon nito. Awtomatiko itong nagbubukas at nagsasara sa pamamagitan ng pagdama ng mga pagbabago sa antas ng tubig sa pamamagitan ng float ball, at ang buong proseso ay hindi nangangailangan ng kuryente o manual na operasyon. Ang mekanikal na istraktura nito ay simple at matibay, na nangangailangan ng halos walang pagpapanatili, na maaaring epektibong maiwasan ang pag-aaksaya ng mapagkukunan o mga panganib sa kagamitan na dulot ng hindi nakontrol na antas ng tubig. Pagkatapos ng pag-install, maaari itong awtomatikong gumana nang mahabang panahon. Ito ay partikular na angkop para sa mga water tower, mga tangke ng imbakan ng tubig, mga tangke ng tubig sa apoy at iba pang mga okasyon na nangangailangan ng tuluy-tuloy at matatag na antas ng likido, na nakakatipid sa iyo ng mga gastos sa pamamahala at nagpapahusay sa kaligtasan ng system.

Ang LYV® floating ball valves ay meticulously engineered para matiyak ang superyor na kalidad at performance. Ang aming mahigpit na mga proseso sa pagmamanupaktura at mga hakbang sa pagkontrol sa kalidad ay nagreresulta sa mga produkto na higit sa mga katulad na alok sa industriya. Ang mga floating ball valve na ito ay nakakatugon sa maraming internasyonal na pamantayan gaya ng API-6A, API-6D, ASME-B16.34, at ISO-17292. Bukod pa rito, nakuha nila ang sertipikasyon ng sunog ng API-6FA, na ginagawang angkop ang mga ito para sa mga aplikasyon na nangangailangan ng kaligtasan sa sunog. Ang mga floating ball valve ng LYV® ay nilagyan ng mga de-kalidad na solusyon sa sealing, na nagbibigay-daan sa kanila na gumana nang mapagkakatiwalaan sa mga kapaligiran na may mataas na presyon at mataas na temperatura. Nag-aalok kami ng hanay ng mga opsyon sa sealing upang matugunan ang magkakaibang mga kinakailangan sa pagpapatakbo. Pakiusapmakipag-ugnayan sa aminupang talakayin ang iyong mga partikular na pangangailangan, at iangkop namin ang isang floating ball valve solution na nakakatugon sa iyong mga natatanging pangangailangan.

Mga pagtutukoy

Saklaw ng Sukat:

NPS 1/2”-10”; DN15-DN250

Nominal na Presyon:

150LB-1500LB; PN20-PN260

Saklaw ng Temperatura:

-46℃～121℃（depende sa disenyo at materyal)

Tapusin ang mga Koneksyon:

Flange;.

Mga Materyales sa Katawan:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Mga Materyales ng upuan:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Mga Materyales ng Bola:

ASTM A182 F304/F316

Mga Materyales ng Stem:

ASTM A182 F304/F316

Disenyo at Paggawa Pamantayan:

API 6D

Face-to-face Standard:

ASME B16.10/ EN558-1

End Connection Standard:

ASME B16.5/ ASME B16.25

Pagsubok at Inspeksyon Pamantayan:

API 598

Mga tampok

■ Malambot o metal na upuan ang available

■ Nilagyan ng locking device upang maiwasan ang aksidenteng operasyon ng balbula.

■ RF,RTJ, Mukha ng koneksyon

■ Simpleng istraktura, compact na laki, at magaan na disenyo.

■ Disenyong anti-blow-out na tangkay upang maiwasan ang pagbuga ng tangkay dahil sa abnormal na panloob na pagtaas ng presyon, pag-iwas sa mga aksidente.

■ Ligtas sa sunog at anti-static na disenyo.

■ Ang disenyo ng full bore valve ay nagbibigay-daan sa madaling pipeline pigging at may mababang flow resistance at mataas na flow capacity.

■ Mababa ang operating torque na disenyo

Ano ang Floating valve:

Ang isang lumulutang na balbula ng bola ay isa kung saan ang bola ay hindi hawak sa lugar ng isang trunnion. Sa normal na operasyon, magdudulot ito ng bahagyang paglutang ng bola sa ibaba ng agos. Ito ay nagiging sanhi ng pag-compress ng mekanismo ng pag-upo sa ilalim ng pagpindot sa bola laban dito. Higit pa rito, sa ilang mga uri, kung sakaling magkaroon ng ilang puwersa na magdulot ng pagkawala ng mekanismo ng upuan (tulad ng matinding init mula sa apoy sa labas ng balbula), ang bola ay lulutang hanggang sa metal na katawan na idinisenyo upang mag-seal laban sa bola na nagbibigay ng medyo hindi ligtas na disenyo .

Paano gumagana ang isang Floating valve (sealing):

Ang floating ball valve ay isang karaniwang uri ng ball valve. Ang prinsipyo ng pagtatrabaho nito ay ang bola mismo ay hindi direktang nakikipag-ugnay sa katawan ng balbula, ngunit tinatakpan ang mga upuan ng balbula. Kapag bukas ang balbula, malayang lumulutang ang bola sa ilalim ng impluwensya ng daloy ng media, na binabawasan ang alitan sa pagitan ng mga upuan ng bola at balbula. Dahil ang bola ay maaaring lumutang nang malaya, ang mga upuan ng balbula ay kailangang magkaroon ng isang tiyak na clearance, at ang istrukturang disenyo na ito ay nagbibigay sa lumulutang na balbula ng bola ng mahusay na pagganap ng sealing.

Bakit LYV®️ valves:

Gumagawa kami ng balbula ng bola nang higit sa 30 taon. Saklaw ng workshop ang 13000 square meters at nagmamay-ari ng higit sa 50 advanced na CNC machine. Sisiguraduhin ng aming mga engineer at production team na maihahatid ang iyong order nang may mataas na kalidad at pinakamabilis na oras. Pinapahalagahan din namin ang pagpapadala ng balbula. Ang mga balbula ay babalutin ng mga bubble pouch o papel upang matiyak na ang pintura ay hindi masisira. Inayos din namin ang balbula sa pamamagitan ng plywood stick pagkatapos naming ilagay ang balbula sa kahon. Ang plywood case ay pipinturahan ng kinakailangang pagmamarka upang matiyak na ang balbula ay hindi masisira sa panahon ng pagpapadala.

Pangunahing panlabas at pagkonekta ng mga sukat

Petsa		Rebisyon							Napuno ng	Sinuri ni	I-publish ni
2024-Abril-03		Unang isyu							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Wt.(kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Wt.(kg)
PN16
-	15	115	95	65	45	-	16	4-Ф14	78	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	84	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	95	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	150	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	170	200	7.3
-	65	170	185	145	122	-	20	4-Ф18	195	240	11.7
-	80	180	200	160	138	-	20	8-Ф18	215	240	13.4
-	100	190	220	180	158	-	20	8-Ф18	250	280	15.7
-	125	325	250	210	188	-	22	8-Ф18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-Ф14	103	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	112	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	123	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	156	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	172	200	7.3
-	65	170	185	145	122	-	22	8-Ф18	197	240	11.7
-	80	180	200	160	138	-	22	8-Ф18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-Ф30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-Ф14	103	130	-
-	20	120	105	75	58	-	18	4-Ф14	112	130	-
-	25	125	115	85	68	-	18	4-Ф14	123	160	-
-	32	130	140	100	78	-	18	4-Ф18	150	160	-
-	40	140	150	110	88	-	18	4-Ф18	156	180	-
-	50	150	165	125	102	-	20	4-Ф18	172	200	-
-	65	170	185	145	122	-	22	8-Ф18	197	240	-
-	80	180	200	160	138	-	22	8-Ф18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-Ф30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150LB
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300LB
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-Ф19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600LB
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-Ф19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Kahit na ang datasheet ay na-proofread ng aming engineer team. Gayunpaman, hindi ibinubukod ang mga hindi inaasahang pagkakamali sa manual input. Ang sheet na ito ay hindi maaaring gamitin bilang isang executable na dokumento. Para sa teknikal na suporta, mangyaring ipadala sa amin ang iyong mga detalye sa pamamagitan ng email. Iguguhit ng aming mga inhinyero ang mga guhit ayon sa iyong mga pagtutukoy
