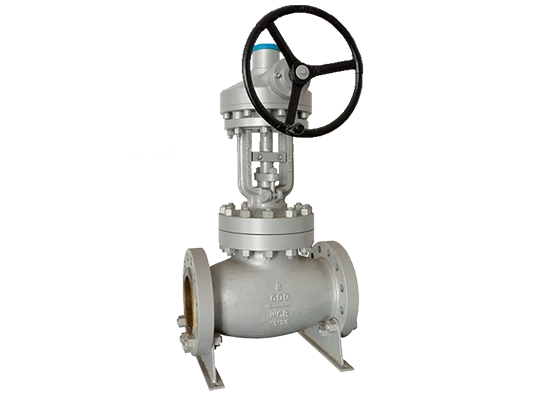

Bilang isang uri ng balbula ng mundo, ang Bevel Gear Manu -manong Operasyon ng Globe Valve ay gumagamit ng metal na selyo bilang istraktura ng sealing. Ang ganitong uri ng balbula ay karaniwang kumilos ng bevel gear, at gumagamit ng carbon steel bilang materyal sa katawan. Ang Lyv®️ Bevel Gear Manual Operation Globe Valve ay maaaring matugunan ang mga pamantayan tulad ng API, DIN. Gumawa ng sukat ng laki mula sa NPS2 pulgada hanggang sa 24 pulgada, DN50 hanggang DN600. Ang rating ng presyon ay sumasaklaw sa ANSI Class150lb, 300lb, 600lb, 900lb, 1500lb at pn6, pn10, pn16, pn25, pn40, pn64, pn100, pn160, pn250.Ang bevel gear manual na operasyon ng globo ay may maraming mga aplikasyon, na malawakang ginagamit sa mga patlang tulad ng bilang ng langis at gasolina, ang Petrochemical, na tinanggihan,, tinanggihan,, ang pagtanggi,, ang Petrochemical, LNG, LPG, Power Generation, Coal Chemical at marami pa.

Mga pagtutukoy

Uri ng balbula:

Globe Valve

Disenyo ng Sealing:

metal seal

Pagpapatakbo:

Gear ng Bevel

Materyal:

Carbon Steel

Saklaw ng laki ng norminal:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Saklaw ng rating ng presyon:

ANSI Class 150LB/300LB/600LB/900LB/1500LB
Pn6 / pn10 / pn13 / pn15 / pn15 / pn15 / pn15 / pn100 / pn10 / pn15

Mga Materyales ng Katawan:

Paghahagis ng bakal na carbon, mababang temperatura na bakal na bakal, hindi kinakalawang na asero, haluang metal na bakal, hindi kinakalawang na asero na hindi kinakalawang
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M, ASTM A217 C5/C12/WC6/WC9/C12A, ASTM A995 CD3MN (4A)/CE3MN (5A)

Mga Materyales ng Disc:

Paghahagis ng bakal na carbon, mababang temperatura na bakal na bakal, hindi kinakalawang na asero, haluang metal na bakal, hindi kinakalawang na asero na hindi kinakalawang
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M, ASTM A217 C5/C12/WC6/WC9/C12A, ASTM A995 CD3MN (4A)/CE3MN (5A)

Mga Materyales ng Seat/Seal:

Overlay, stellite, Teflon, nakalamina
13cr, stl4/stl6, ptfe/rptfe, 420+grapayt/304+grapayt/316+grapayt/…

Mga Materyales ng Shaft/Stem:

Forged carbon steel, low-temperatura carbon steel, forged stainless steel, alloy steel, duplex stainless steel, martensitic
ASTM A105N, ASTM A350 LF2, ASTM A182 F304/F304L/F316/F316L, ASTM A182 F5/F5A/F9/F11/F22/F91, ASTM A959 2205/2507,2CR13, 17-4PH

Mga Pamantayan sa Pamantayan:

API, mula sa

Saklaw ng Application:

Langis at Gas, Petrochemical, Refining, LNG, LPG, Power Generation, Coal Chemical

Ano ang isang balbula sa mundo?

Natatanggap ng balbula ng mundo ang daloy ng likido sa tamang mga anggulo sa eroplano ng disc at kinokontrol ang rate ng daloy o tinatakan ang likido. Ang pagtaas ng paglaban sa likido kapag ang balbula ay ganap na bukas. Gayunpaman, ang landas ng daloy ay maaaring ayusin sa pamamagitan ng paglipat ng disc pataas o pababa sa nais na pagbubukas.

Paano gumagana ang isang Globe Valve?

1) Ang balbula ng mundo ay isang balbula na may hugis ng disc tulad ng isang kamao. May isang pader ng pagkahati sa loob ng katawan. Ang sentro ng inlet at outlet ay nasa isang tuwid na linya, at ang daloy ng likido ay balbula na bumubuo ng isang S-hugis.

2) Upang ihinto ang daloy ng likido, pindutin ang disc laban sa ibabaw ng upuan na ibinigay sa pader ng pagkahati upang ihinto ang likido laban sa daloy ng likido.

3) Ang balbula ng mundo ay maaaring magamit para sa alinman sa "kinokontrol na operasyon" na nag -aayos ng rate ng daloy sa pamamagitan ng pagbabago ng pagsasaayos ng disc, o "on/off operation" na ginagamit sa pamamagitan ng pagbubukas o pagsasara.
